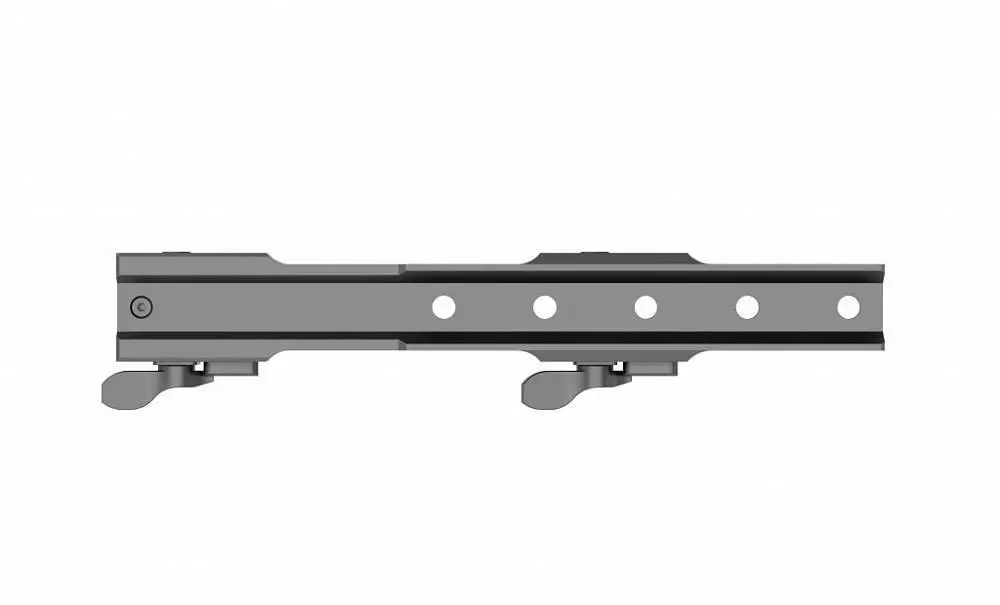

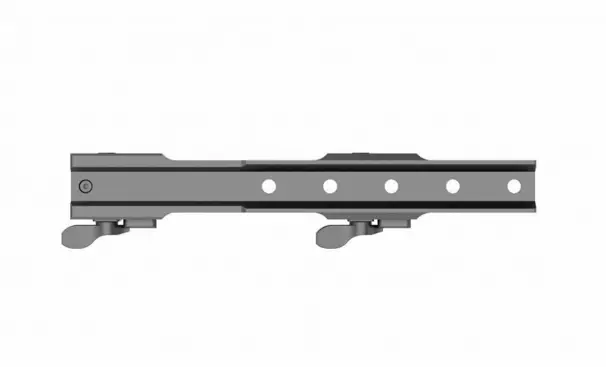

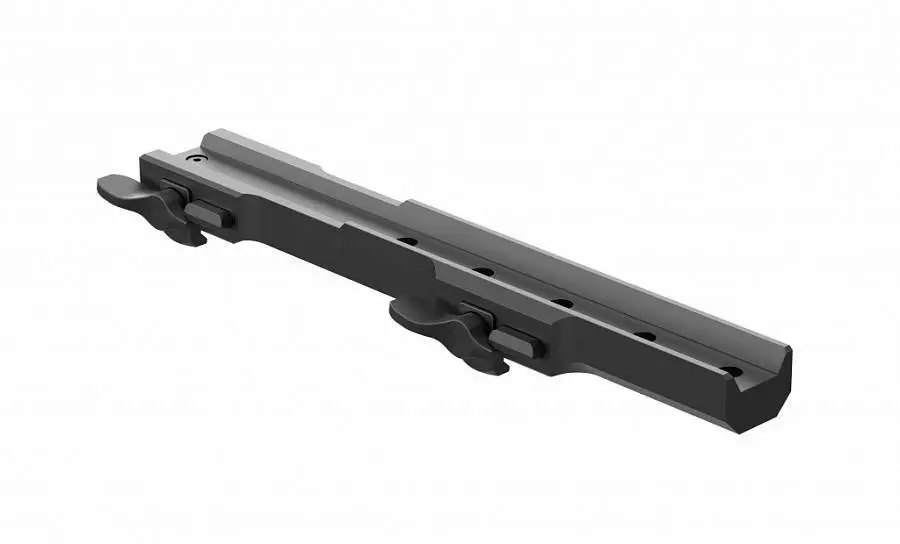

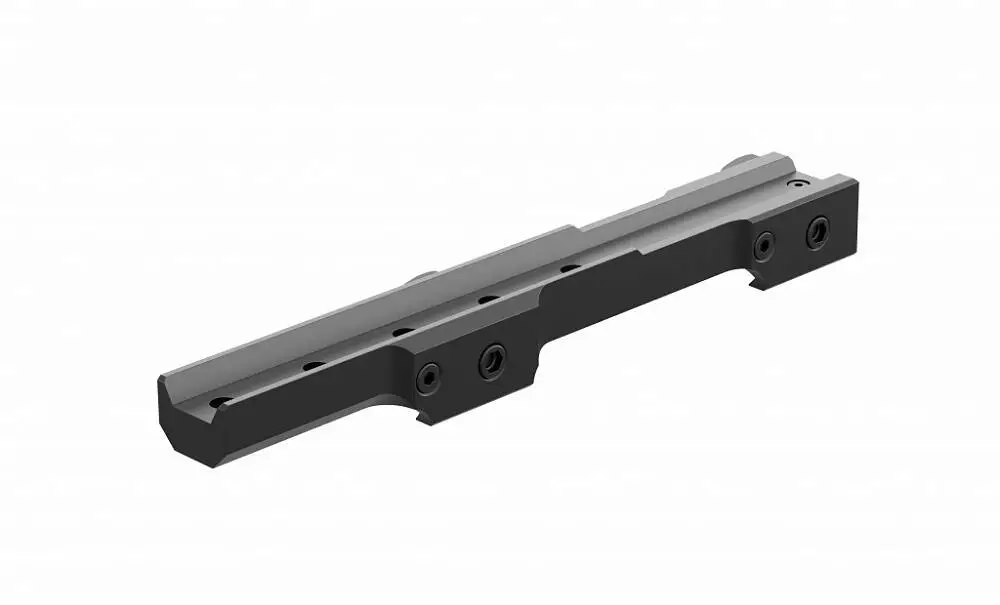

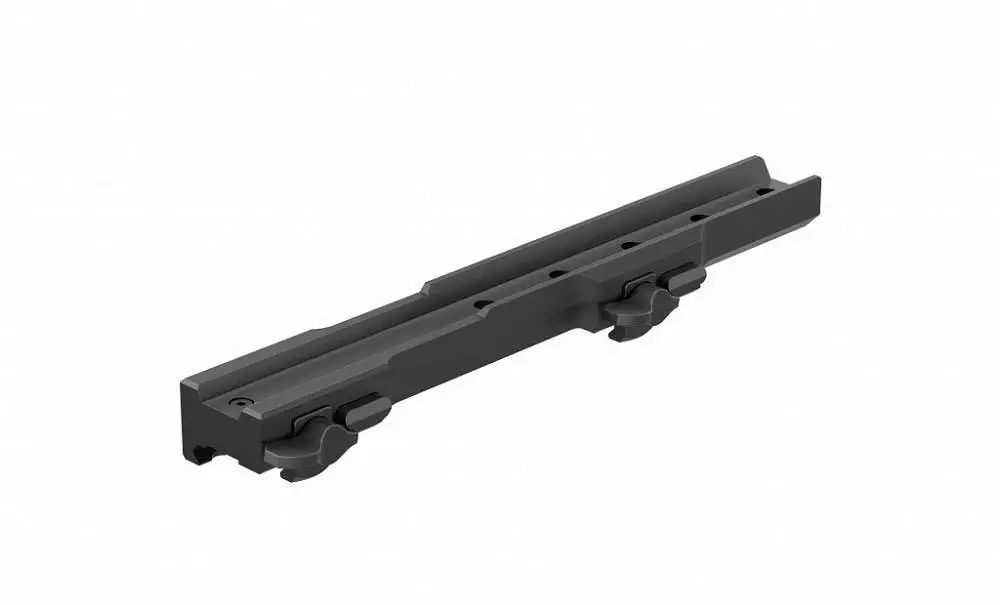

Weaver/picantinny QD112 Gevärsfäste

Weaver-fäste som passar bland annat med

Pulsar och Pard Nv008 (tillsammans med rail för Pard)

Produktbeskrivning:
Fästskruvar: 4 Längd på gevärsfäste: 204 mm Avstånd mellan skruvarnas centrum: 120 mm

Monteringsanvisning

BESKRIVNING:

Pulsar gevärsfästen är designade för att snabbt montera digitala och termiska kikarsikten på ett vapen. Spårfästena levereras med fixeringsskruvar ("WeaverQD112" (SKU # 79127 "-4 korte skruer, 1 lang skrue; "Weaver QD212" (SKU # 79129) - 2 korte skruer; CZ550 (Dovetail) (SKU # 79129) -4 korte skruer, 1 lang skrue), 3 insexnycklar (S3; S4; S5) och denna användarmanual.

Gevärsfästena är kompatibla med prismabasen på kikarsikten Digisight / Digisight Ultra,

Apex, Trail och CORE. Fästet Weaver QD212 rekommenderas också för användning tillsammans med kikarsikten CORE RLD / RXD.

Längd på fästena: Weaver QD112 - 204 mm; Weaver QD212 - 247 mm; CZSS0 - 200 mm.

Avstånd mellan skruvarnas centrum som fäster hållaren på en vapenskena - 120 mm.

MONTERINGSPROCEDUR:

• Sätt fast fästet på undersidan av kikarsiktet med insexnyckel S4 och skruvarna (1) (cirkel 1).
• Obs: monteringshålen i botten av geväret/okularhuset tillåter montering i flera positioner. Valet av monteringsposition hjälper användaren att säkra rätt ögonavstånd beroende på gevärstyp.
• Gevärsfästena "Weaver QD112" och "CZ550" kan fästas med hjälpmaterial antingen med fyra eller

tre skruvar (Weaver QD212 - två skruvar) beroende på vilken position som valts på hållaren (se vänligen

exempel i Pic.2).

• Installera kikarsiktet på spårskenan (Weaver eller CZ beroende på fästets typ) och kontrollera

att positionen passar dig.

• Ta bort nattkikaren från vapnet.
• Skruva i skruvarna en efter en, applicera lite gängförsegling (t.ex. Loctite 638) på gängskruvarna som skruvas i, och dra åt dem helt (inte för hårt). Låt tätningsmassan torka.
• Flytta klämmorna (4) till positionen "ÖPPEN", och lossa fastsättningsskruvarna (2) eller klämmorna (4)

med insexnyckel S5 (Pic.3).

• Montera fästet med din nattkikare på vapnet.
• Flytta klämmorna (4) från positionen "ÖPPEN" till "STÄNGD" (cirkel 3).
• Dra åt fästskruvarna (2) med klämmorna (4) med insexnyckel S5, och se till att fästet sitter säkert på skenan utan glapp.
• Kontrollera att klämmorna (4) är ordentligt låsta med spärrarna (3) i positionen "STÄNGD" – när du försöker flytta klämmorna från "STÄNGD" till "ÖPPEN" ska de vila mot fästet.
• Om detta inte sker (klämmorna hoppar över låsen) - öka klämmornas höjd. Gör så här: använd S3 insexmutternyckeln för att vrida hållarnavarna (5) motsols tills klämmorna säkert greppar i låsen igen (cirkel 4).
• Tryck på spärrarna (3) och flytta klämmorna (4) till positionen "ÖPPEN". Du ska enkelt kunna

Ta bort nattkikaren från skenan.

• Kikarsiktet är klart för nollning.


• se även hur du använder fästet till Pard Nv008
• https://youtu.be/ByDBD3D7Tcc
