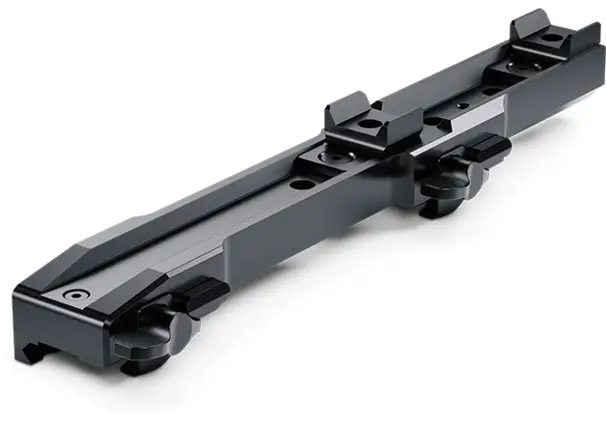

Weaver/picantinny USQD Riffelfäste

Kompatibel med kikarsikten:

TALION

TRAIL

DIGISIGHT

DIGISIGHT ULTRA

APEX

Ett snabbkopplingsfäste för montering av Pulsar kikarsikten på jaktvapen som är utrustade med Weaver/Picatinny-typ skenor. Fästet har ett pålitligt fliklåssystem med en spärr mot oavsiktlig öppning. Weaver SQD-låsmekanismerna är säkrade med låsskruvar, så riffelfästet klarar intensiv användning – upprepade cykler av av- och påmontering, vibrations- och stötbelastning vid avfyrning, den kumulativa effekten av många skott – inklusive full repeterbarhet vid montering av kikarsiktet i fästet på skenan, bibehållen nollpunkt (justering) och skjutnoggrannhet.

Pulsar og Pard Nv008 (sammen med rail til pard)

Produktbeskrivning:
Fastskruvar: 4 Längd på riffelfästet: 204 mm Avstånd mellan skruvarnas centrum: 120 mm

Monteringsanvisning

BESKRIVELSE:

Riffelfästena är designade för snabb montering av digitala och termiska riffelkikare på ett vapen. Fästena levereras med fästskruvar ("WeaverQD112" (SKU # 79127) - 4 korta skruvar, 1 lång skruv; "Weaver USQD" (SKU # 79202) - 2 korta skruvar; CZ550 (Dovetail) (SKU # 79129) - 4 korta skruvar, 1 lång skruv), 3 insexnycklar (S3; S4; S5) och denna bruksanvisning.

Riffelfästena är kompatibla med prismabasen på riffelkikarna Digisight / Digisight Ultra,

Apex, Trail; och CORE. Mount Weaver QD212 rekommenderas också för användning tillsammans med riffelkikaren CORE RLD / RXD.

Längd på fästena: Weaver QD112 - 204 mm; Weaver QD212 - 247 mm; CZSS0 - 200 mm.

Avstånd mellan centrum för skruvarna som fäster hållaren på en vapenskena - 120 mm.

MONTERINGSPROCEDUR:

• Fäst fästet i botten av riffelkikaren med hjälp av insexnyckel S4 och skruvarna (1) (cirkel 1).
• Observera: monteringshålen i botten av kikaren/huvudet gör det möjligt att montera i flera positioner. Valet av monteringsposition hjälper dig att säkra rätt ögonavstånd beroende på gevärstyp.
• Riffelfästen "Weaver USQD" och "CZ550" kan fästas med tillbehören antingen med fyra eller

tre skruvar (Weaver USQD - to monteringer) beroende på vilken position som väljs på hållaren (se exempel i Pic.2).

• Montera riffelkikaren på rilleskenan (Weaver eller CZ beroende på fästetyp) och kontrollera

att positionen passar dig.

• Ta bort nattkikaren från vapnet.
• Skruva ur skruvarna en efter en, applicera lite gänglåsning (t.ex. Loctite 638) på gängorna på de skruvar som skruvas i, och dra åt dem ordentligt (dra inte åt för hårt). Låt tätningsmassan torka.
• Flytta klämmorna (4) till positionen "ÖPPEN", och lossa fästskruvarna (2) eller klämmorna (4)

med hjälp av S5-insexnyckeln (Pic.3).

• Montera fästet med din nattkikare på ditt vapen.
• Flytta klämmorna (4) från positionen "ÖPPEN" till "STÄNGD" (cirkel 3).
• Dra åt fästskruvarna (2) med klämmorna (4) med insexnyckel S5, och se till att fästet sitter säkert på skenan utan glapp.
• Kontrollera att klämmorna (4) är ordentligt låsta av spärrarna (3) i positionen "STÄNGD" – när du försöker flytta klämmorna från "STÄNGD" till "ÖPPEN" ska de vila mot fästet.
• Om detta inte sker (klämmorna hoppar över låsen) - öka höjden på klämmorna. Använd S3 insexmutternyckel för att vrida hållarnollorna (5) med låsen moturs tills klämmorna sitter ordentligt i låsen igen (cirkel 4).
• Tryck på spärrarna (3), och flytta klämmorna (4) till positionen "ÖPPEN". du borde enkelt kunna

Ta av nattkikaren från skenan.

• Riffelkikaren är klar för nollning.


• se også hvordan du anvender montagen til Pard nv008
• https://youtu.be/ByDBD3D7Tcc
